Что такое форм-фактор сервера?
Форм-фактор – стандарт, задающий физические размеры корпуса, тип монтажа и совместимость с другим оборудованием.
Существуют три основных форм-фактора серверов:
- башенные (Tower)
- стоечные (Rack)
- блейд-серверы (Blade)
Каждый из них имеет свои особенности, которые определяют сферу применения и требования к инфраструктуре.
Для стандартизации высоты серверного оборудования применяется единица измерения юнит (Unit, U).
1 Unit = 44,45 мм, или 1,75 дюйма
Соответственно, сервер форм-фактора 2U имеет высоту 88,9 мм, 3U – 133,35 мм, 4U – 177,8 мм.
Сравнительная таблица серверов Tower, Rack и Blade
| Параметры | Башенный сервер (Tower) | Стоечный сервер (Rack) | Блейд-сервер (Blade) |
| Тип сервера, установка | Автономный сервер, аналог традиционного корпуса ПК для настольного/напольного размещения | Предназначен для установки в стандартную 19-дюймовую серверную стойку, высота от 1U | Модуль на одной плате, устанавливается в общее шасси и использует его питание, охлаждение и коммутацию |
| Масштабируемость | Ограниченная (внутри корпуса) | Высокая (добавление серверов в стойку) | Высокая (добавление модулей в шасси) |
| Начальная стоимость | Доступная | Средняя | Высокая |
| Автономность | Полная | Полная | Зависимость от шасси |
| Система охлаждения | Встроенная вентиляция | Усиленная вентиляция с кондиционированием | Централизованная система охлаждения шасси |
| Плотность размещения | Низкая | Средняя | Высокая |
| Уровень шума | Низкий | Высокий, требует звукоизоляции | Средний, требует звукоизоляции |
| Обслуживание | Замена компонентов требует отключения | Горячая замена дисков (зависит от модели) | Горячая замена модулей без выключения всего шасси |
Описание форм-факторов

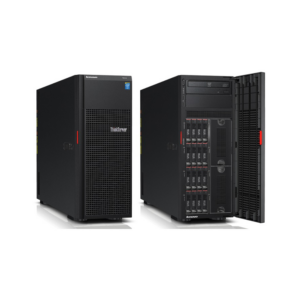

Башенные серверы (Tower)
Башенный сервер — устройство в вертикальном корпусе, которое по своей конструкции напоминает персональный компьютер. Такой сервер не требует установки в стойку и может использоваться в офисных помещениях без специализированных систем охлаждения.
Для Tower-серверов система измерения в юнитах не применяется, так как они предназначены для автономной установки. Однако отдельные модели можно адаптировать для стоек с помощью дополнительных креплений.
Преимущества
- масштабируемость в пределах одного корпуса с возможностью добавления компонентов под нужды бизнеса
- экономичность: доступная цена, отсутствие необходимости в специализированной инфраструктуре (серверная стойка, система кондиционирования) и простота обслуживания
- низкий уровень шума: подходят для размещения в офисных помещениях и не требуют дополнительной звукоизоляции
Недостатки
- крупные габариты и нестандартные размеры серверов затрудняют их размещение в помещениях с ограниченным пространством
- низкая плотность размещения оборудования по сравнению с другими форм-факторами
- возможности масштабирования ограничены физическими размерами корпуса
Башенные серверы находят широкое применение в сегменте SMB, в офисах и локальных ЦОД без стоек. Они подходят для задач локальной обработки и хранения данных, размещения бизнес-приложений (1С:Предприятие, ERP, CRM), организации файловых и почтовых серверов, контроллера домена, резервного копирования и тестовых сред.

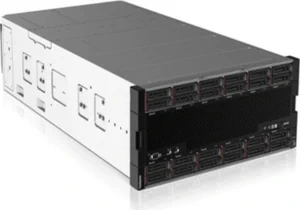

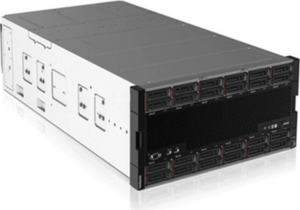

Стоечные серверы (Rack)
Стандарт для серверных и ЦОД, подходит для широкого спектра нагрузок, включая высоконагруженные системы, кластеры 1С. Выбор оправдан, когда важны гибкие конфигурации, автономность каждого узла и простой апгрейд.
Рэк-серверы предназначены для монтажа в телекоммуникационные стойки.
Высота устройств стандартизирована и измеряется в юнитах (U). При выборе подходящего формата (например, 1U или 4U) учитывают характеристики производительности, физические размеры компонентов и свободное пространство в стойке.
Отличительная особенность серверов — автономность на уровне аппаратных ресурсов. Такая конструкция позволяет проводить обслуживание или замену одного сервера без воздействия на работу других устройств.
Корпус стоечного сервера оптимизирован для эффективного охлаждения, включая встроенные вентиляторы и поддержку систем кондиционирования.
Преимущества
- экономия пространства: компактный дизайн позволяет размещать серверы, системы хранения и сетевые компоненты в одной стойке
- масштабируемость: поддерживается гибкое наращивание вычислительных мощностей за счет установки дополнительных серверов в стойку
- высокая автономность: каждый сервер оснащен собственным источником питания, процессором и оперативной памятью, что позволяет ему функционировать независимо от других устройств, обеспечивая высокую производительность вычислений
Недостатки
- требуют установки в специализированные телекоммуникационные стойки
- нуждаются в подключении к системам кондиционирования и контроле микроклимата (температура, влажность, отсутствие пыли)
- создают высокий уровень шума (в сравнении с башенными серверами), что требует размещения в специально оборудованных серверных комнатах или дата-центрах (ЦОД)

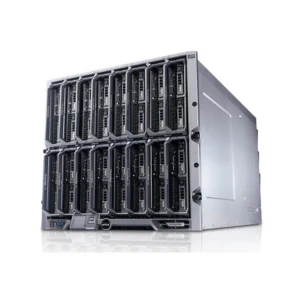

Блейд-серверы (Blade)
Блэйд серверы – компактные вычислительные модули («лезвия») высокой плотности, размещаемые в специальном корпусе-шасси высотой 4U–10U.
В отличие от рэк, блэйд серверы не автономны и зависят от общей инфраструктуры шасси, которая обеспечивает их электропитанием, охлаждением и сетевыми подключениями.
Это подходящий выбор для единого управления большого количества однотипных серверов, общего питания и охлаждения, быстрого роста по числу узлов.
Такая архитектура позволяет добиться более высокой плотности размещения оборудования (в 2–3 раза выше, чем у Rack-серверов), сократить количество кабельных подключений и снизить энергопотребление.
Однако такая конструкция создает полную зависимость модулей от шасси: Blade-системы используются только в составе массива и не предназначены для автономной эксплуатации.
Преимущества
- энергоэффективность: благодаря общей системе питания и охлаждения блейд-серверы демонстрируют низкое энергопотребление на единицу вычислительной мощности
- быстрое масштабирование: увеличение вычислительных ресурсов реализуется путем установки дополнительных блейд-модулей в шасси, что значительно ускоряет процесс наращивания мощностей
- удобство обслуживания: поддерживается горячая замена модулей без необходимости отключения всего шасси, что минимизирует простои оборудования
Недостатки
- высокая стоимость: первоначальные затраты на приобретение шасси и модулей блейд-систем значительно выше, чем у стоечных или башенных серверов, что делает их менее доступными для SMB
- зависимость от производителя: отсутствие единого стандарта для модулей и шасси часто приводит к несовместимости оборудования разных вендоров, что ограничивает свободу выбора и создает риск нежелательной привязки к одному поставщику
- повышенные требования к охлаждению: высокая плотность размещения вычислительных модулей вызывает значительное тепловыделение, что требует мощных централизованных систем охлаждения в шасси и специализированной инфраструктуры климат-контроля серверного помещения
Blade-системы ориентированы на корпоративный сегмент крупного бизнеса и профессиональные дата-центры. Данный форм-фактор оптимален для сценариев с высокими нагрузками: виртуализированные среды, облачные платформы, кластерные вычисления и управление большими базами данных.
Как выбрать форм-фактора сервера
Выбор зависит от задач и условий эксплуатации. Основные критерии:
- тип рабочих нагрузок: 1С, базы данных, приложения, VDI, виртуализация. От этого зависят CPU, объём ОЗУ, тип и число накопителей, требуемые IOPS;
- масштабируемость (как быстро нужно расти): добавление дисков и ОЗУ, установка новых узлов, горячая замена компонентов, планы по кластеризации;
- помещение и инфраструктура: есть ли 19-дюймовая стойка, кондиционирование, резервное питание. Tower подходит для офиса без стойки, Rack для серверной и ЦОД, Blade для высокой плотности в шасси;
- стоимость владения (TCO): энергопотребление и охлаждение, ФОТ администраторов, затраты на лицензии и ПО, покупка VS аренда сервера;
- отказоустойчивость и сервис: резервное оборудование, доступность запчастей, удаленное управление, SLA.
